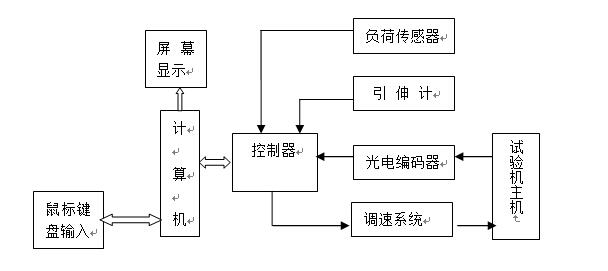

電子萬能試驗機工作原理:由減速機構、試驗機框架、測量控制系統，試驗附具等幾部分組成。試驗機下部為底座，機座內有調速電機和圓弧同步帶減速機構，電機通過減速驅動滾珠絲杠轉動，絲杠上有傳動螺母，傳動螺母與移動梁固結在一起，絲杠轉動，移動梁就上下移動，通過調節電機的轉速就可以改變移動梁的移動速度，從而滿足試驗要求的各種素的，測力傳感器固定在移動衡量上，傳感器上連接有夾持試樣一端的夾具，夾持試樣另一端的夾具與上橫梁或臺面板聯接，移動梁上下移動即可對試樣進行拉伸或者壓縮試驗。該機帶有位移傳感器、在試驗過程中，移動梁上的負荷傳感器測定試驗力的大小，位移傳感器測量位移量，兩者的信號經過濾波放大，由A/D轉換到單片機，單片機采集處理試驗數據并顯示，同時進行過載判斷處理和保護。
